Монтаж калитки в секционные гаражные ворота: пошаговое руководство

Если вы задумываетесь об интеграции калитки в уже установленные секционные ворота, важно понимать все тонкости процесса. В статье расскажем, как реализовать такую задачу своими руками или с привлечением специалистов. На примере конструкций от DoorHan разберём этапы установки и перечень необходимых инструментов.

Совет от Vorotadoor: проще, надежнее и часто экономичнее заказать ворота с уже встроенной калиткой на этапе покупки.

Упрощение процесса подгонки

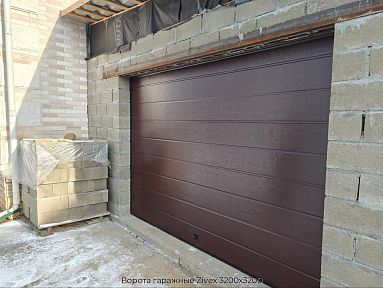

При подготовке ворот к монтажу калитки важно понимать, есть ли удобная точка опоры - и тут подойдут решения от производителей с конвейерным подходом, например Zivex. Компания предлагает стандартный комплект ворот размером 3000х2500 мм по цене 95 000 ₽, а при необходимости подгонки под конкретный проём — аккуратная подрезка осуществляется всего за 6 000 ₽. Такая модель позволяет значительно ускорить монтаж, облегчает работу с шаблонами, и минимизирует подгонки «на месте».

Подробнее о формировании цены и подходе к расчёту затрат можно узнать в статье: Сравнение цен на секционные ворота

Инструменты и комплектующие

Для самостоятельного встраивания калитки в полотно ворот подготовьте:

• Защитные очки и перчатки;
• Угольник, рулетку и карандаш;
• Ножовку по металлу, напильник и электролобзик;
• Клепочник, дрель, свёрла;
• Рейку длиной 1.8–2 м и резиновый молоток;
• Лекало для резки под углом 45°;
• Жгуты для фиксации панелей.

Из комплектующих понадобятся:

• Усиленные алюминиевые профили (П- и Ц-образные);
• Петли из нержавеющей стали;
• Ригели и элементы карниза;
• Запорная фурнитура (замок, ручки);
• Механизм доводки;
• Козырек, заглушки, соединительные элементы, заклепки.

Пошаговая инструкция по установке калитки

1. Подготовительный этап

1. Нарежьте нижний несущий профиль и соответствующий Ц-профиль по ширине ворот.
2. Верхний профиль должен быть короче на 150 мм при одинарных опорах и на 300 мм — при двойных.
3. Заготовьте ригель (верхнюю перемычку калитки), подрезав края под 45°.
4. Нарежьте обрамляющие профили: боковые длиннее на 20 мм, верхний и нижний — шире проема на 20 мм.

2. Формирование проема под калитку

1. Снимите створку ворот, разместите панели на ровной поверхности лицевой стороной вниз.
2. Обозначьте границы проема с помощью рулетки, линейки и карандаша.
3. Вырежьте нужный участок электролобзиком. Каждый элемент укоротите на 35 мм сбоку.
4. При ширине ворот менее 2,8 м допустима только центральная установка калитки.

3. Сборка конструкции

1. Закрепите Ц-профиль в камеру несущего профиля (снизу) с шагом крепления до 50 см.
2. Прикрутите алюминиевый профиль к панели через предварительно просверленные отверстия (диаметром 4,2 мм).
3. Установите верхнюю часть каркаса аналогично, добавив ригель и крышки.
4. Смонтируйте усилитель карниза в центр и прикрепите малый карниз с боковыми заглушками.
5. Порог нарежьте по ширине проема, минус ширина боковин. Вставьте его в соответствующий паз.
6. Установите боковые профили по стыкам панелей, оставляя по 2 мм зазора.
7. Проведите финальную выравнивающую проверку с помощью рейки. Закрепите внешние элементы заклепками.

4. Установка секций и фурнитуры

1. Нижнюю панель укоротите на 50 мм, вставьте в проем с нужным зазором и прикрепите к петле.
2. Средние панели монтируются по аналогичной схеме.
3. Верхняя панель укорачивается на 130 мм, в неё интегрируется закладной элемент под доводчик, устанавливаются профили и закрепляются.
4. Все панели соединяются между собой через петли: для калитки — 4-зубые, для полотна — 5-зубые.
5. После сборки проверьте подвижность конструкции и зафиксируйте доводчик, ручки, замок и другую фурнитуру.

Нюансы самостоятельной установки: стоит ли рисковать?

Встраивание калитки в секционные ворота — трудоемкий процесс, требующий высокой точности, опыта и подходящего инструмента. Малейшая ошибка может привести к перекосу конструкции или снижению её ресурса. Если вы не уверены в собственных силах — обратитесь к мастерам Vorotadoor. Мы выполняем монтаж любой сложности с гарантией качества и точного соблюдения технологии.
